CyberRack 背板式空調系統



透過伺服器機架實現最佳運作條件

高效且有針對性的機架冷卻

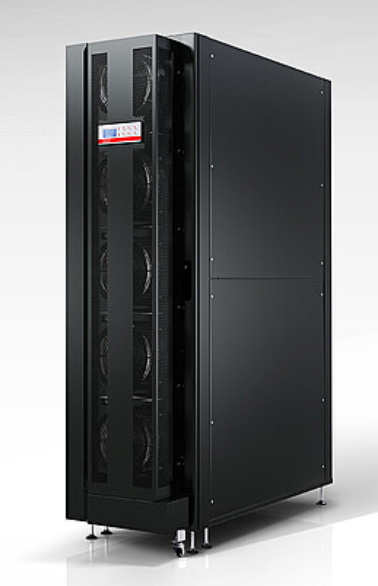

Cyber​​Rack 主動後門是帶有 EC 風扇的熱交換器門，用於安裝在伺服器機架的後門上。伺服器機架門被更換為 Cyber​​Rack 活動後門，將機架轉變為交流伺服器機架，不再釋放資料中心的任何熱負載。





緊湊型設計

• 額外機架深度小於 300 毫米
• 無需重新定位伺服器機架
• 伺服器可以保留機架中的所有高度單位

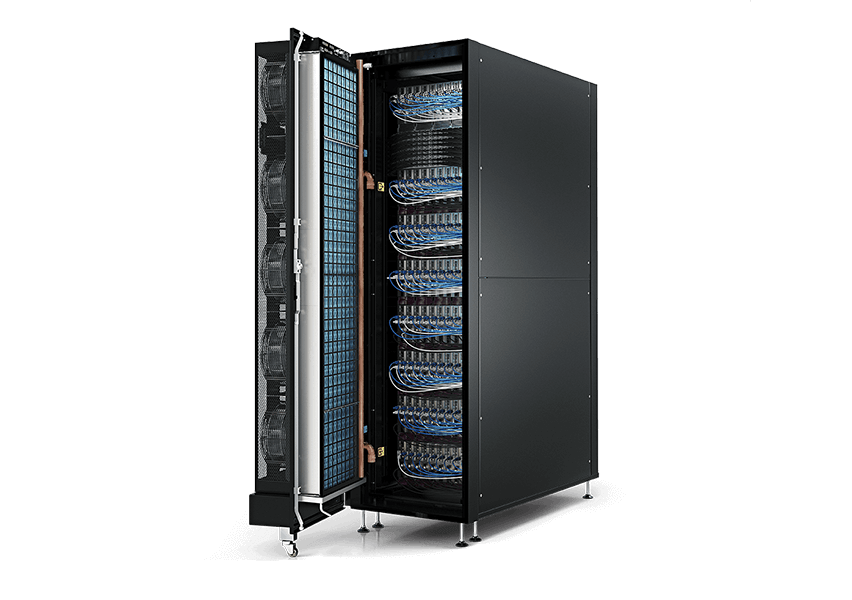

單獨的適配器框架 使其適合任何機架。它們有 2 種不同的高度和 2 種不同的寬度（42U 和 48U、600 毫米和 800 毫米）。一旦機架門被適配器框架取代，Cyber​​Rack 裝置就可以懸掛在適配器框架中並連接到冷凍水源。





冷熱空氣不混合

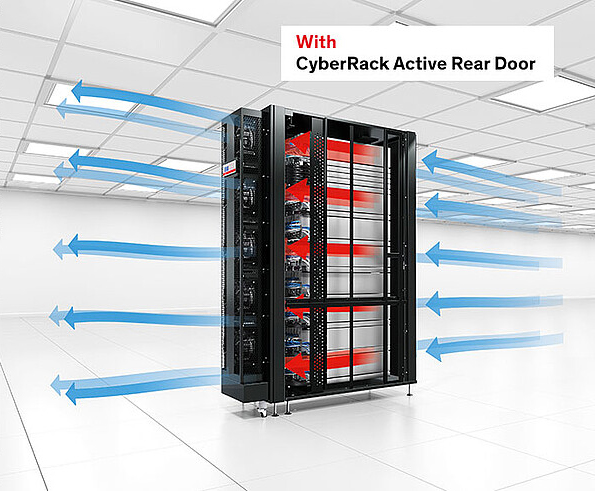

Cyber​​Rack 主動後門單元安裝在機架的後方。主動熱交換器門從源頭冷卻伺服器，並防止熱空氣進入房間（見下圖）。







控制與監測

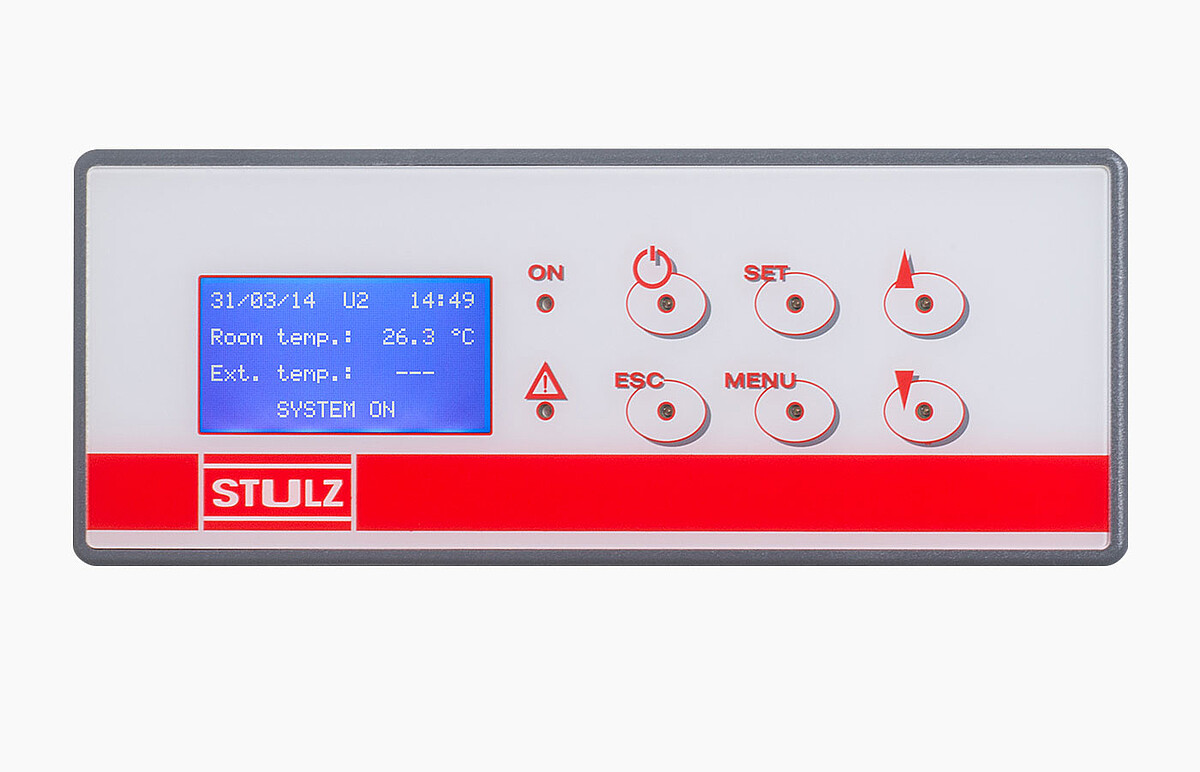

• C2020控制器用於控制和監控空調系統
• 主動溫度控制：控制器根據測量的送風和回風值來調整風扇速度。
• 透過 ModBus RTU 協定或乙太網路直接連接到 BMS 系統





由於提供了多種選項和設備選項，您可以完美地使 Cyber​​Rack 主動後門適應您對空調伺服器機架的特定要求。

• 適用於寬度為 600 或 800 毫米的 42U 和 48U 機架的轉接器框架
• 壓差控制可防止伺服器機架風扇過壓
• 2 路或 3 路 CW 閥，也可用作壓力獨立型 2 路 PICV
• 冷氣量顯示
• 空氣溫濕度感測器
• 供水溫度感測器
• 水警報系統包括感應器
• 柔性連接軟管

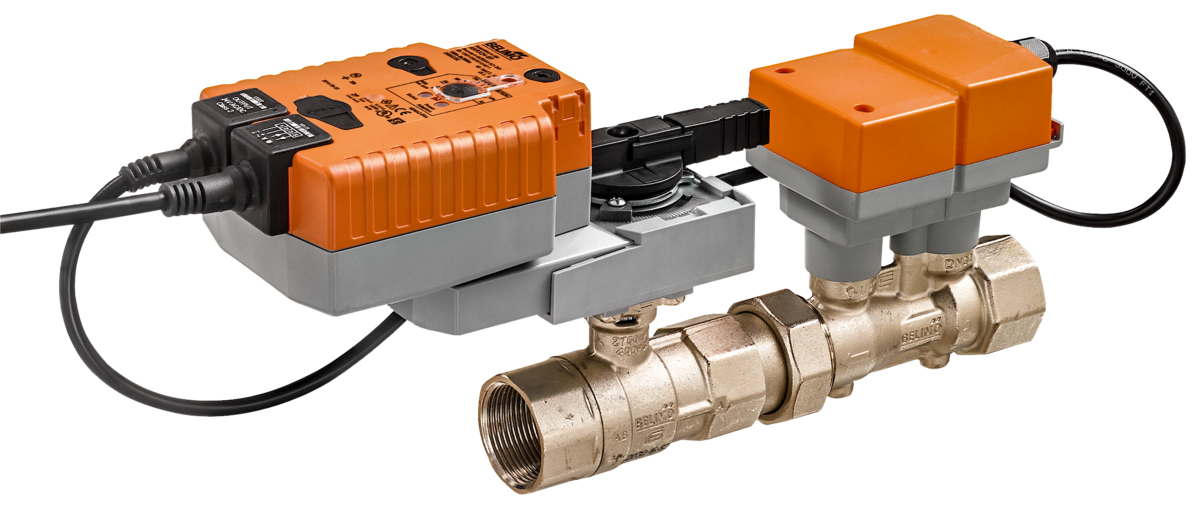

壓力無關控制閥（PICV）集控制、液壓補償和流量測量功能於一體。冷卻所需的水流量由 Cyber​​Rack 控制系統直接設定。

• 水側壓降低，可降低泵浦的能源成本
• 自動液壓補償可降低投資和安裝成本並加快啟動速度
• 定義的水流量確保在所有負載狀態下穩定且精確的控制
• 記錄每個伺服器機架的冷卻能力
